热法和等离子 ALD、单片晶圆或批量工艺与独特的预热模块有效组合，最大限度地提高了批量生产的可选择性。
此款产品采用全新的集群设计，即在一个全自动平台上将热法和等离子 ALD 与单晶圆和批量工艺相结合，从而为客户提供无与伦比的灵活性。Beneq TransformTM完全符合 SEMI 质量标准，是电力电子、微机电系统和传感器、射频、液晶显示屏、光子学和先进封装应用的一站式ALD解决方案。
“在当今客户提出的数百个应用请求中，我们最为兴奋的是用于射频和功率管理的GaN器件以及III-V型和硅光电子器件，” Beneq 半导体业务主管 Patrick Rabinzohn 博士表示：“尤其是对于表面钝化、栅极电介质、成核层和封装层而言，Beneq TransformTM是理想的解决方案。”
真正意义上的多功能性
超摩尔（MtM) 应用正在以惊人的速度发展。为了在市场上更具竞争力，制造商们纷纷采用先进的薄膜技术。通常，他们需要将表面处理、界面层和功能层沉积序列进行组合–而所有这些工艺都需要纳入到一个工具中。
目前可用的 ALD 生产系统仅提供一种类型的 ALD 工艺—热增强或等离子增强。因此，对一种能支持多种沉积能力的多功能工具的需求就应运而生。
在单片晶圆或批量生产中，BENEQ TransformTM能够实现热法和等离子 ALD 处理的有效结合，这种模式也易于配置。该产品可进行表面预处理，并可涂覆3至8英寸晶圆的基底材料。从研发、原型设计到批量生产，该产品在整个过程中能够发挥行之有效的作用。通过TransformTM，客户现在可以选择在多个设备和应用程序上运行多个不同的 ALD 流程，而所有这一切都是在一个平台上完成！

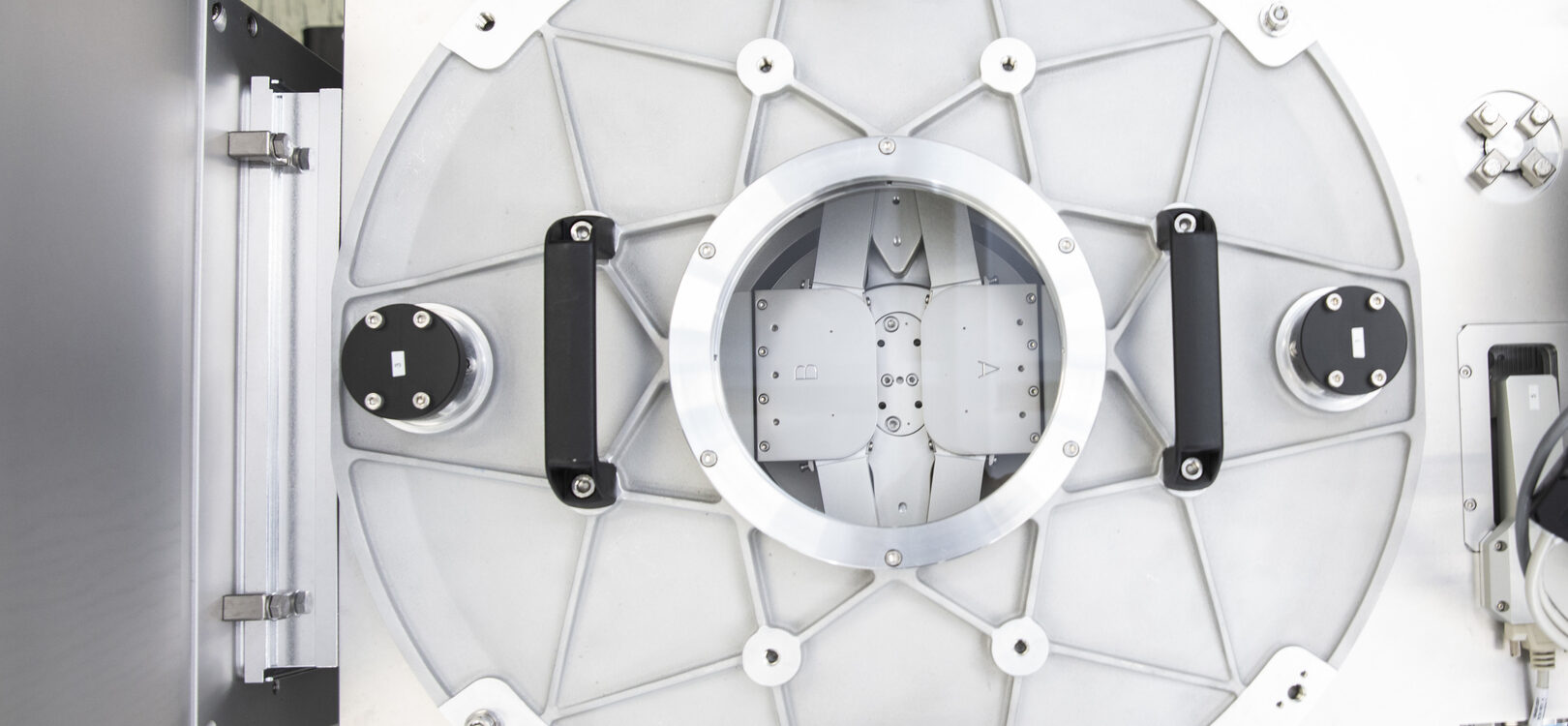

最完整的配置包含两个ALD工艺模块，预热站，表面等离子体处理和晶片冷却。
专为晶圆厂设计
与那些具有垂直翻转功能的 ALD 生产平台不同，TransformTM将晶圆装载在水平位置上，并与生产线的其余部分无缝集成。实践证明，这种加载机制可以充分处理问题，并最大限度地减少与非标准盒式批量装载系统相关的颗粒产生。
BENEQ TransformTM 配有专有的预热模块，可减少数小时的等待时间，并将生产量提升到一个全新的水平（在热模式下 15 wph @50 nm Al2O3）。该产品还新增多达2个热处理模块或等离子体，从而进一步提高生产量。
BENEQ TransformTM会产生各种氧化物，包括Al2O3、HfO2、Ta2O5、TiO2和SiO2、以及氮化物，如 AlN 和 TiN。TransformTM与其他工具的区别在于它能够扩大生产量并保持相同的均匀性，不受温度影响，例如：>400℃。
经过 SEMI 认证
BENEQ TransformTM 实施 SECS/GEM 标准，从而缩短了周期时间并加快制造的适应性。它完全符合 SEMI S2/S8 中关于环保、人体工程学和安全操作的要求。
欲了解更多信息，请访问 www.beneq.com/transform
关于 Beneq
芬兰 Beneq 工厂是 ALD 之家。这是第一个在工业生产中应用原子层沉积的地方。今天，Beneq 是全球领先的 ALD 生产商，提供品类广泛的设备产品和开发服务。
Beneq 凭借先进的 ALD 科研设备（TFS 200, R2)、能灵活实现大批量生产的ALD 平台（TransformTM)、超快速的高精度空间 ALD 镀膜（C2R)、用于卷对卷薄膜的创新解决方案（WCS 600)，以及较厚的薄膜叠层（P400, P800) 等技术引领业界。
Beneq 总部位于芬兰 Espoo, 致力于为更多科研人员提供高品质且具有价格竞争力的 ALD 技术，并为客户在新兴的半导体应用领域带来潜在优势。
